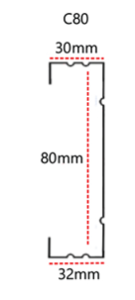

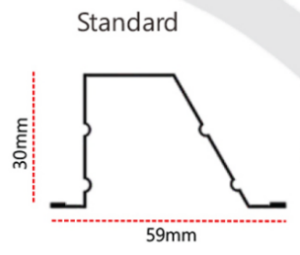

Profil rangka baja ringan yang digunakan untuk rangka atap adalah profil lip-channel. Sedangkan profil yang digunakan untuk reng adalah profil top hat (U terbalik) dengan spesifikasi sebagai berikut:
Rangka batang mempunyai lapisan tahan karat seng dan aluminium (Zinc-Aluminium/AZ), dengan komposisi sebagai berikut:
– 55 % Aluminium (Al)
– 43,5 % Seng (Zinc)
– 1,5 % Silicon (Si)
– Ketebalan Pelapisan :100 gr/m2 (AZ 100)
| Material | Tinggi | Tebal TCT | Lebar Coil | Panjang |
|---|---|---|---|---|
| C75100-152 | 75 | 1.00 | 152 | 6m |
| C75.75-152 | 75 | 0.75 | 152 | 6m |
| C7560-152 | 75 | 0.6 | 152 | 6m |
| R101 | 28 | 0.45 | 101 | 6m |
*TCT : Total Coating Thickness (ketebalan profil yang dihitung setelah dilakukan proses coating /pelapisan)
Produk Pendukung
DYNABOLT: pengunci antara L bracket yang terhubung dengan kuda-kuda baja ringan dengan ringbalok. Ukuran jangkar 10×0,65
Talang jurai
Software Pendukung Perencanaan
Demi mendukung perencanaan yang akurat, kami menggunakan perangkat lunak (software) ProCAD dari SFS International Pty Ltd berlisensi resmi. Perangkat lunak ini mampu mendesain secara khusus perencanaan struktur konstruksi baja ringan.
Hasil (output) dari aplikasi ProCAD ini memberikan desain secara terperinci berupa gambar detil yang disesuaikan untuk setiap aplikasi dengan mempertimbangkan kisaran produk yang akan dirancang, meliputi meterial, dynabolt, jumlah sekrup yang digunakan, serta perhitungan tingkat beban yang ditanggung pada tiap-tiap titik konstruksi.
